单伸缩立柱φ180–φ400

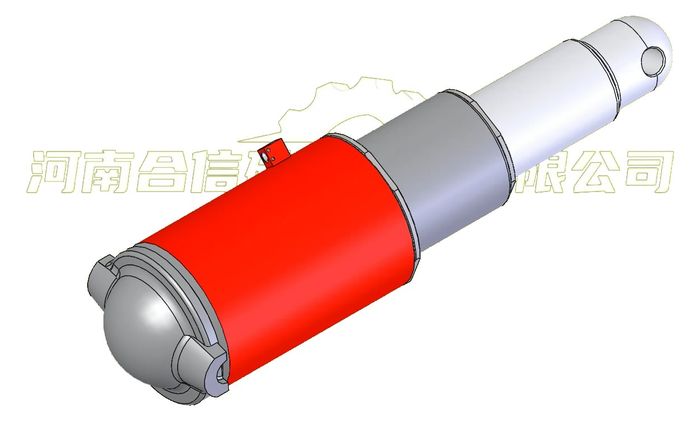

一段活柱、行程一次到位，结构简单可靠，支撑高度变化小的架型首选。缸筒 27SiMn 镗珩，活柱镀铬后精磨，导向套配聚甲醛支承环。
同一副支架上，立柱因安装位置与伸缩结构不同分为多种形态；缸径、行程与柱头/柱窝尺寸按架型图纸逐项配做，报图号即可投产。
一段活柱、行程一次到位，结构简单可靠，支撑高度变化小的架型首选。缸筒 27SiMn 镗珩，活柱镀铬后精磨，导向套配聚甲醛支承环。

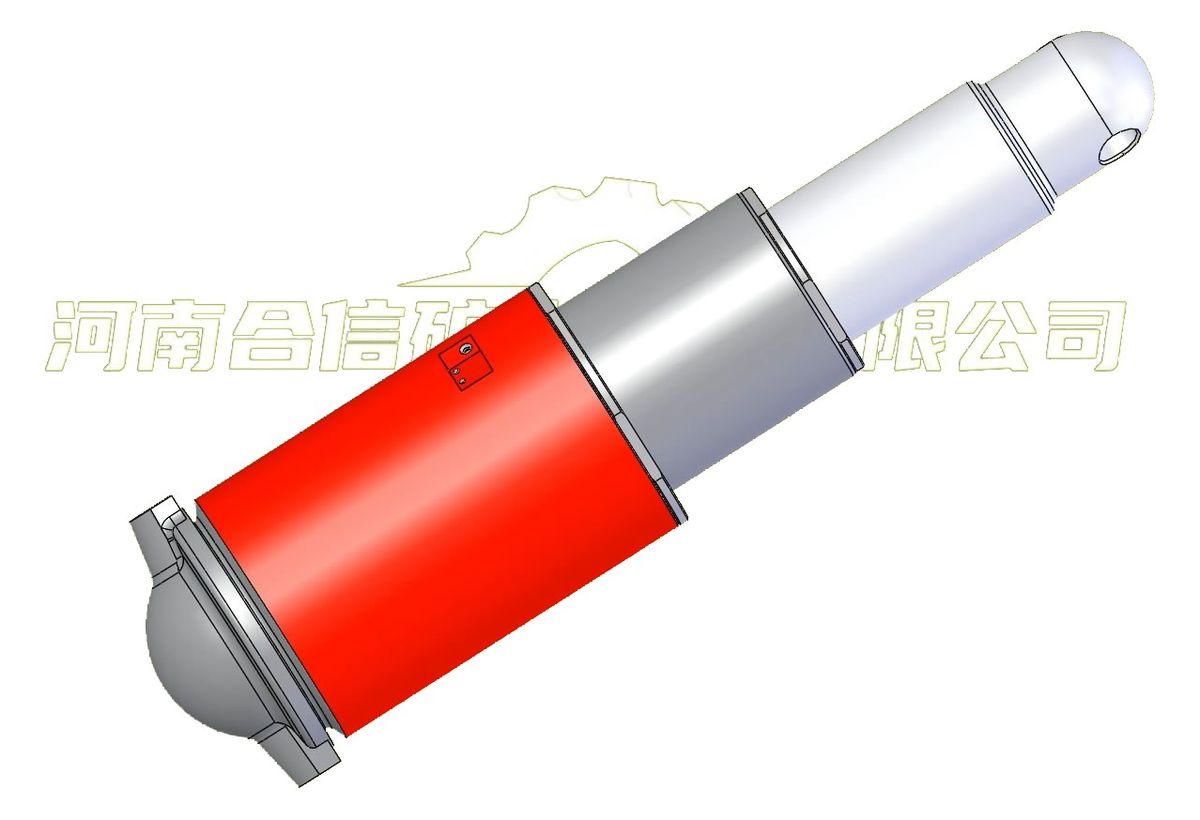

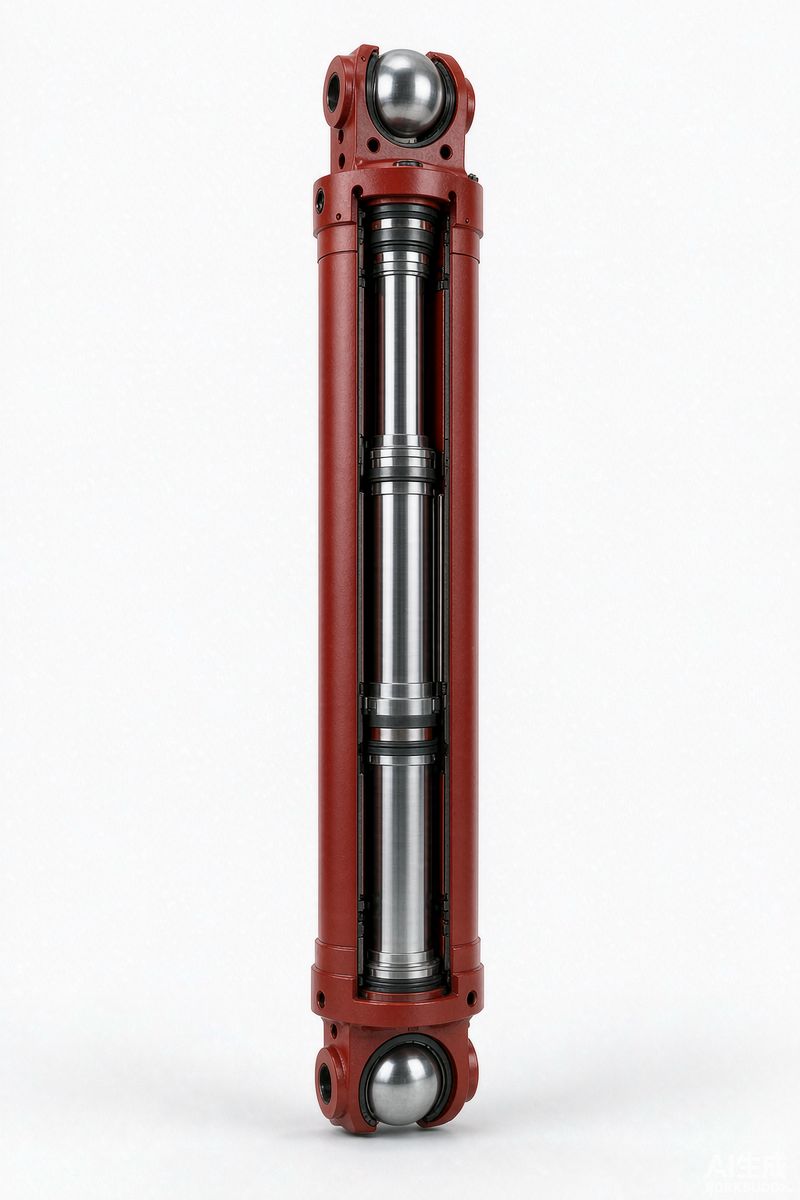

一级缸 + 二级缸 + 活柱三节伸缩，适应薄煤层到大采高的宽支撑高度变化；各级密封按压力分级配置，降柱靠活柱自重与液控顺序阀。

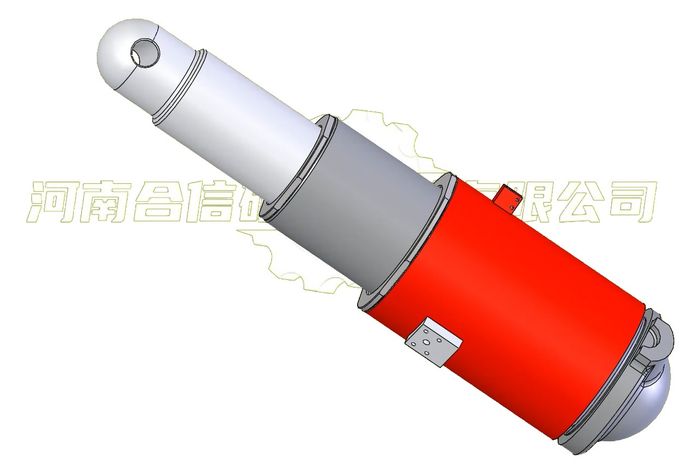

液压行程 + 机械加长杆接长，井下调换卡位即可改变支撑高度，避免双伸缩的复杂密封；加长杆 42CrMo 调质，卡位销孔按架型配钻。

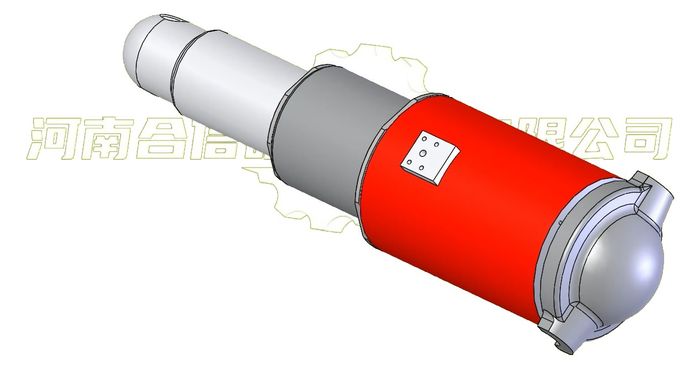

掩护式与支撑掩护式支架的主承载立柱，柱头球面与掩梁柱窝配对研合，承载 2,000–26,000 kN 级工作阻力；球头淬火后磨削，接触带着色检查。

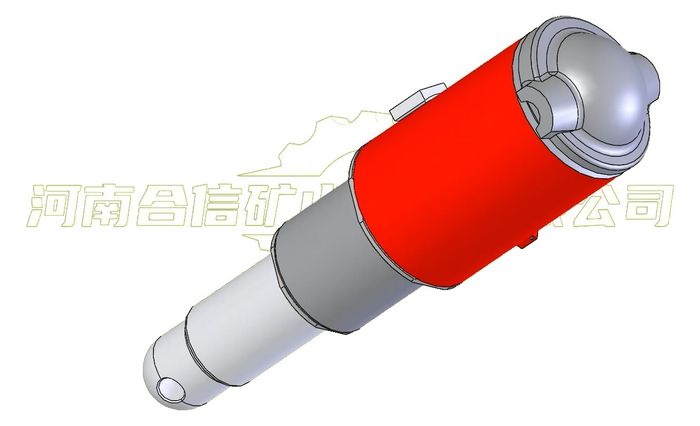

同一支架左右柱的进回液口、护罩方向呈镜像布置，成对更换可一次对齐管路；按 L / R 标识成套出厂，避免井下装反返工。

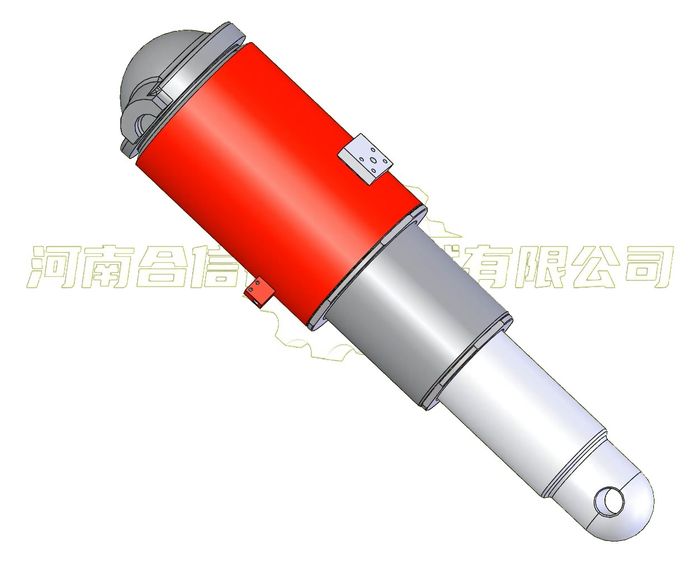

推移、平衡、护帮、尾梁等各类千斤顶油缸与立柱配套供应；缸筒镗珩 Ra0.4，活塞杆镀硬铬 0.03–0.05 mm，整支 1.5 倍工作压力试压。
下表来自本厂立柱图号库的规格分布，同一缸径在不同架型上的行程、杆径与柱头结构不同，报架型或图号即可核对。
| 缸径 | 常见行程区间 | 典型结构 | 图号库规格数 |
|---|---|---|---|
| φ200 | 560–1,300 mm | 单伸缩 / 双伸缩 | 130 余种 |
| φ230 | 880–1,600 mm | 单伸缩 / 机械加长杆 | 160 余种 |
| φ250 | 420–1,500 mm | 单伸缩 / 双伸缩 | 200 余种 |
| φ280 | 620–2,160 mm | 单伸缩 / 双伸缩 / 加长杆 | 190 余种 |
| φ320 | 1,190–2,350 mm | 双伸缩为主 | 190 余种 |
| φ360 | 620–2,200 mm | 双伸缩 / 掩梁立柱 | 110 余种 |
| φ400 | 970–1,900 mm | 大采高双伸缩 | 100 余种 |
| φ420–φ600 | 按架型配做 | 大缸径重型支架 | 70 余种 |
缸径分布取自本厂 1,600 余条立柱图号库的统计；φ140–φ180 小缸径及特殊中间值亦有库存图纸，表中未逐一列出。
27SiMn缸筒主体，正火 + 调质，整体镗珩内孔 Ra0.442CrMo活柱与机械加长杆，调质 HB241–286，镀硬铬球头淬火柱头球面中频淬火后磨削，与柱窝着色配研导向套聚甲醛 / 铜合金支承环，密封按压力分级配置整支试压1.5 倍工作压力保压，全程无渗漏出厂φ320/230双伸缩，行程 1,190 mm 级，两柱放顶煤支架主力φ280/200单伸缩带机械加长杆，薄煤层与大采高通用φ500/470大缸径双伸缩，行程 1,800 mm 级，重型掩护式本厂立柱图号库覆盖下列主机厂各代支架的立柱与油缸图纸，老架型停产件的图纸与实样长期留存，停产立柱照样能配。
下列为立柱配套量较大的支架系列（含巷道超前支护支架与综采工作面支架），同一系列不同厂家的立柱缸径与行程有差异，以图纸为准。
| 支架系列 | 典型型号 | 立柱配置 | 适用场景 |
|---|---|---|---|
| 巷道超前支护 | ZQL2×5000/18/35D · ZQL2×9000/30/60D · ZQ22500/30/60D | φ200–φ280 单伸缩 / 加长杆 | 工作面两巷超前支护 |
| 两柱掩护式 | ZY 系列 · ZFY18000/25/39D 等 | φ320–φ500 双伸缩 | 综采工作面主支护 |
| 四柱放顶煤 | ZF 系列 · ZF26000/28/42D 等 | φ320–φ450 双伸缩 ×4 | 厚煤层综放工作面 |
| 支撑掩护式 | ZZ 系列 | φ360–φ600 双伸缩 ×4 | 坚硬顶板工作面 |
| 大采高 | ZY10000/26/55D 级 | φ400–φ500 双伸缩 | 5–7 m 一次采全高 |
以上型号为主机厂安标公告中的常见系列；同一型号不同批次立柱结构可能有差异，发原厂图号或旧柱实样核对最稳妥。
27SiMn 无缝管正火调质后深孔镗珩，内孔 Ra0.4、圆度按 GB/T 立柱标准验收。
42CrMo 活柱调质精磨后镀硬铬 0.03–0.05 mm，镀层孔隙率与结合力逐批抽检。
柱头球面中频淬火磨削，与柱窝球面着色配研，接触面积与位置按标准控制。
1.5 倍工作压力保压试验，行程全行程往复动作，渗漏与降压逐支记录。
把支架型号或立柱图号发过来，当天回复规格核对结果、材质方案与交期；旧立柱可寄样测绘。
单支起做，成套更换支持分批交付，随货附试压记录与材质单。
